| 名稱 | 8號炮塔銑MX-8HG技術參數 |
|
工作臺面積 Table area | 1524x360mm |
|
縱向行程（左右X方向） Longitudinal travel (left and right X direction) | 1200mm |
|
橫向行程（前后Y方向） Transverse stroke (front and rear Y direction) | 500mm |
|
垂向行程（上下Z方向） Vertical stroke (upper and lower Z direction) | 500mm |
|
工作臺載重 Table load | 900KG |
|
主軸端面到工作臺距離 Spindle end face to worktable distance | 660mm |
|
主電機功率 Main motor power | 5HP |
|
電壓 voltage | 三相380v(或220V/415V/440v） |
|
頻率 frequency | 50/60Hz |
|
主軸錐孔 taper hole of spindle | NT40主軸 |
|
主軸級速 Spindle stage speed | 16 |
|
低速 low speed | 80/135/210/325/660/1110/1750/2720 |
|
高速 high speed | 160/270/420/650/1320/2220/3500/5440 |
|
主軸行程 travel of spindle | 120mm |
|
套筒 jacket | 105mm |
|
T型槽 T-groove | 16x3x65mm |
|
滑枕伸出臂 Sliding pillow outstretched arm | 600mm |
|

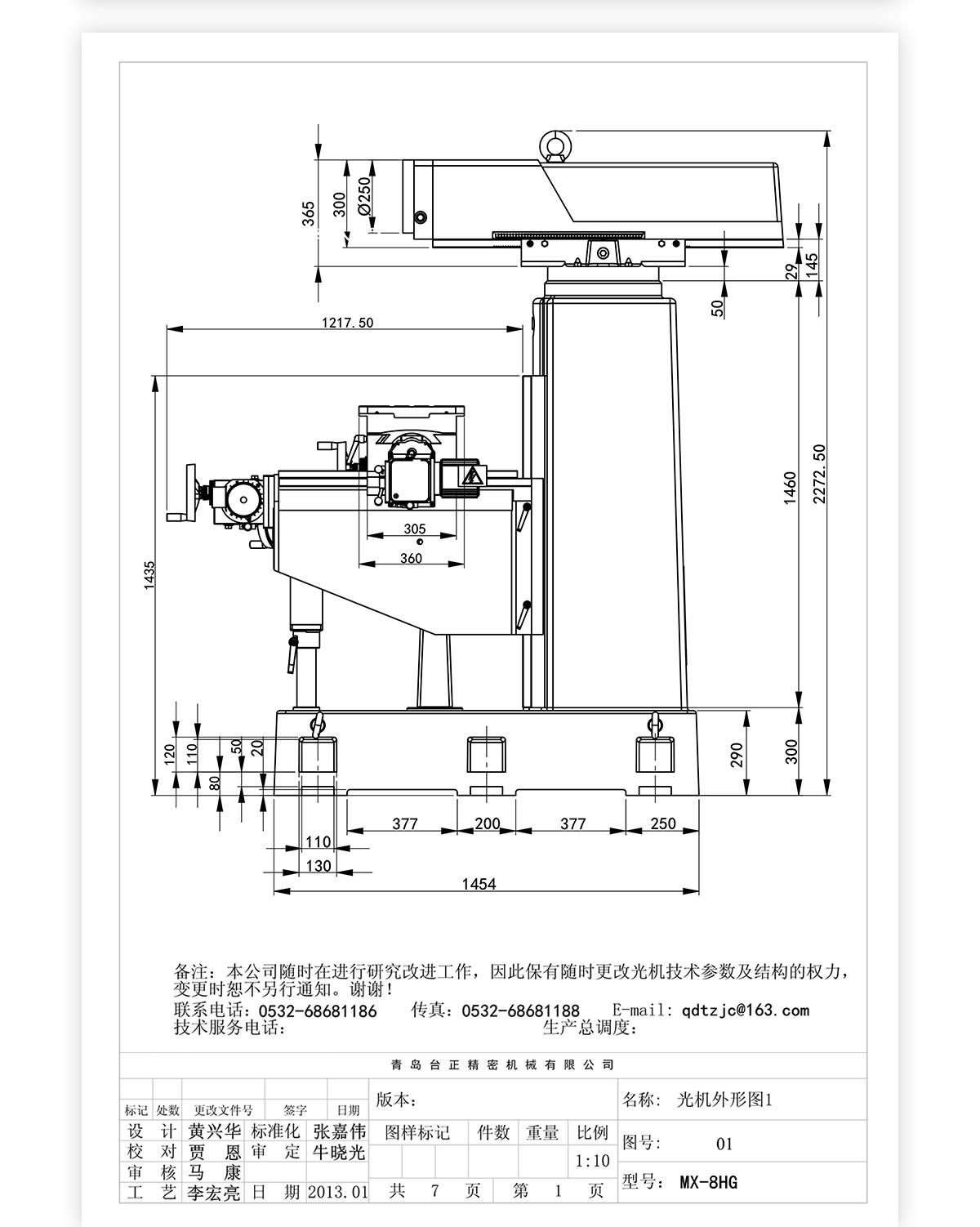

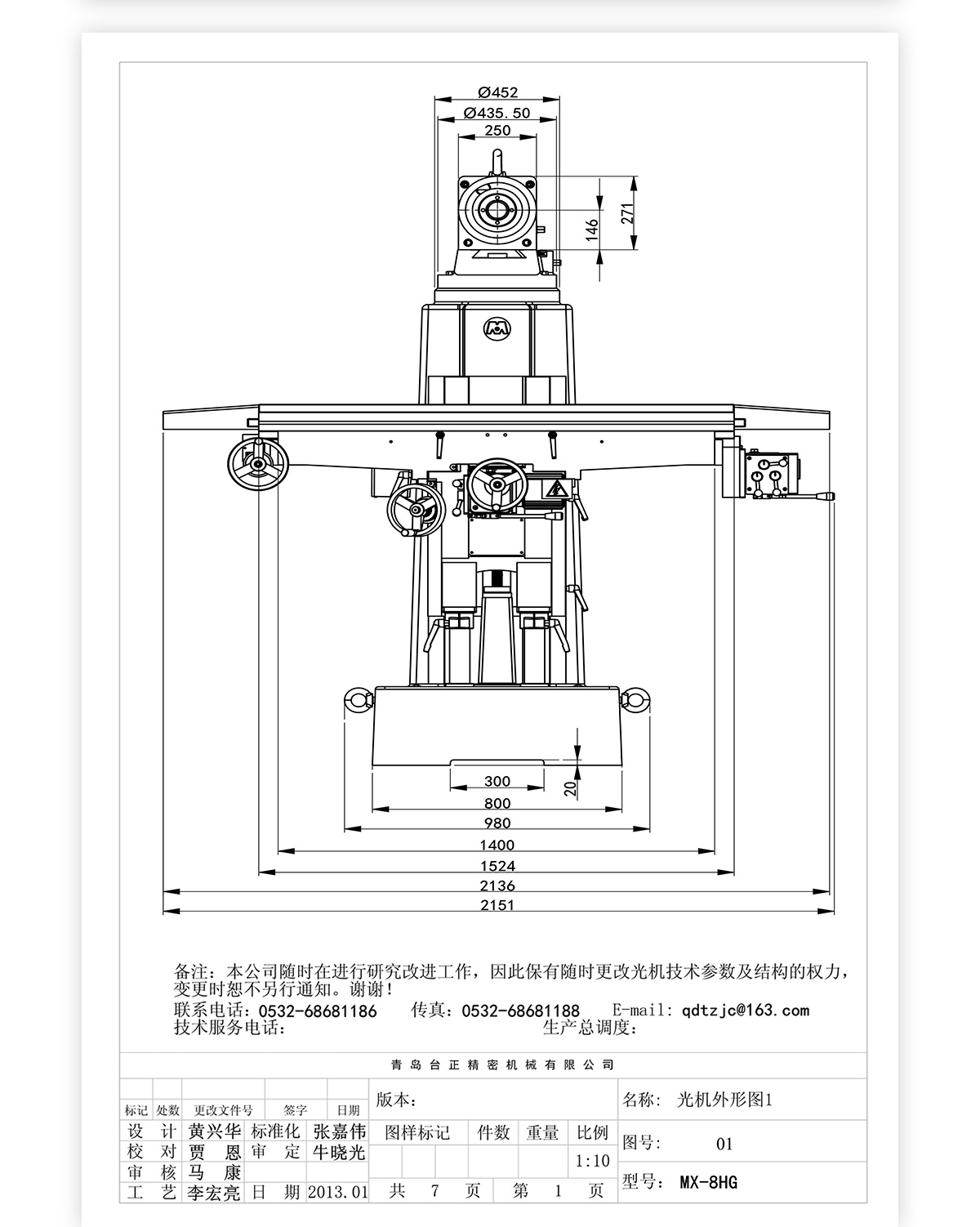

機床外形尺寸 Machine tool shape dimension | 2500/2600/3000mm |
|
重量 weight | 3000KG |
|
配置對比 Configuration contrast | MX-8HG |
|
光柵尺 Grating ruler | X、Y、Z三軸光柵尺 |
|
工作臺縱向（左右X方向） Table longitudinal direction ( left and right X directions ) | 機械齒輪式走刀器 |
|
工作臺橫向（前后Y方向） Table transverse (front and rear Y direction) | 機械齒輪式走刀器 |
|
工作臺垂向（上下Z方向） Vertical worktable (up and down Z) | 快速上、下升降 |
|
夾頭組 Chuck group | NT40夾頭組15件套裝 |
|
拉桿 bar | M16拉桿 |
|
導軌形式（X、Y、Z） Guide rail form | X向燕尾導軌，Y、Z向矩形方軌▲■■ |
|
絲桿形式 Wire rod form | X、Y臺灣滾珠絲桿，Z向螺母絲桿 |
※ 選配：為增加特殊附件，需另行計價。
